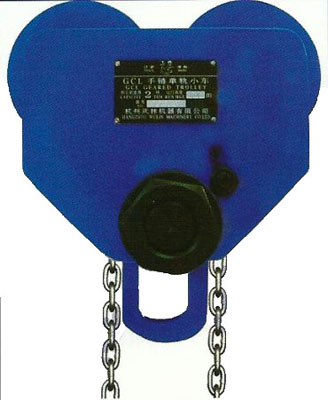

手鏈單軌小車又叫手拉葫蘆跑車，手拉跑車分為兩大類：1普通型手拉跑車，2防撞型手拉跑車。行走承載能力0.5T-30T，其作用于工字鋼上左右行走。主要適用于：手拉葫蘆、環鏈電動葫蘆的吊點配合可組成起重運輸方面的四位要求。廣泛用于無電源的工作環境、汽車發動機的安裝就位和貨物的搬運。
手拉單軌小車具有以下特點：
1. 它采用的單掛設計，結構簡單，體積小。
2. 具有安全保護墻板，防止偏出鋼軌。
3. 軸承里有滾動軸承，使用靈活，手拉力小。
4. 通過墊圈和隔套，可以實現在不同的鋼軌上進行使用。
手鏈單軌小車的結構如圖所示，它由左墻板、右墻板、掛梁吊環和手鏈輪、轉動軸等組成。20噸手鏈單軌小車采用2臺10噸手鏈單軌小車經特制吊環聯接而成。拉動手鏈條、轉動軸旋轉，通過齒輪，帶動車輪可使小車在軌道上運行。為適應不同的工字鋼軌寬，可用調整墊圈安放在墻板內側或外側的方法加以調整，但右墻板外側的調整墊圈數固定1薄片不變。
安裝：
手鏈單軌小車安裝后還須調整滾套與軌道地面的間隙G，使其達到規定值。調整方法是：擰松螺母，移動滾套軸，使間隙達到規定值后在擰緊螺母。
由于20噸手鏈單軌小車采用雙手鏈輪結構，安裝時原則上應將兩手鏈輪安裝在異側，實在沒必要時也可安裝在同側。
安裝完畢，經輕載和1.25倍額定載重量的動負荷試車，在全程范圍內往復運行，確認小車及軌道情況正常后方可正式使用。
型號 | GCL0.5 | GCL1 | GCL2 | GCL3 | GCL5 | GCL10 | GCL20 | GCL30 | |
額定載重量 t | 0.5 | 1 | 2 | 3 | 5 | 10 | 20 | 30 | |
試驗載荷 Kn | 7.35 | 14.71 | 29.42 | 44.13 | 61.29 | 122.58 | 245.17 | 367.5 | |
標準運行高度 m | 5 | ||||||||
滿載時手拉力（水平直道上） N | 35 | 45 | 85 | 75 | 95 | 200 | 255*2 | 300 | |
能通過的最小彎道半徑 m | 0.9 | 1.0 | 1.1 | 1.3 | 1.4 | 1.7 | 5.0 | 10.0 | |

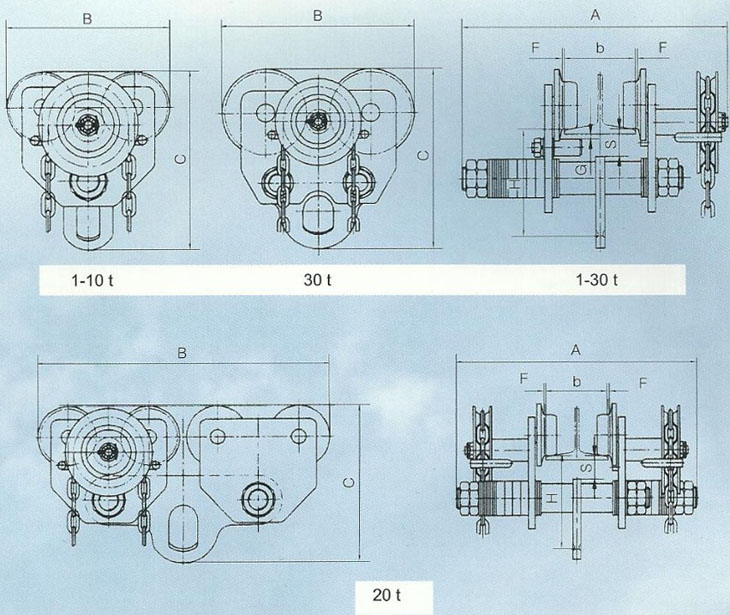

主要尺寸mm | A | 307 | 381 | 390 | 419 | 431 | 470 | 483 | 677 |
B | 184 | 220 | 254 | 293 | 322 | 389 | 790 | 852 | |
C | 197 | 239 | 286 | 336 | 393 | 500 | 510 | 789 | |
H | 110 | 135 | 161 | 185 | 220 | 280 | 280 | 395 | |
S | 31 | 32 | 32 | 35 | 37 | 45 | 55 | 85 | |
F | 2.5-3.5 | 3-4 | 3.5-4.5 | ||||||
G | 3-4 | 3.5-4.5 | |||||||
工字鋼軌道寬度范圍b mm | 64-152 | 64-203 | 88-203 | 102-203 | 114-203 | 125-203 | 136-203 | 190-230 | |
工字鋼軌道與國際（GB706）相應的型號 | 10-45b | 10-63c | 16-63c | 20b-63c | 24a-63c | 30a-60c | 36a-63-c | 一 | |
標準運行高度時凈重 kg | 10.5 | 17.5 | 25.5 | 40.5 | 54.5 | 95 | 200 | 635 | |
運行高度每增加減1米應增減的重量kg | ≈1 | ≈2 | ≈1 | ||||||
說明：除表列標準運行高度外，在12米以內各種起重高度均可供貨，特殊規格可協商訂貨。
以上資料由杭州武林機器有限公司所有。
